DAF Serisi

  2. Ürünler
  3. DAF Serisi

DAF
Akım Baskılı Fren

Boyut: 01, 02, 03, 04, 05, 06, 07, 08*, 09*, 10*

Ürün Özellikleri:

  • 8 – 2500 Nm aralığında tork
  • 10 farklı boyut
  • Uygulama alanına göre 3 farklı dizayn seçeneği
  • Standart voltaj 24 V
  • Uygulamalar için tasarlanmış modüler yapı ve kolay montaj
  • HC sınıfı emaye bobin tel izolasyonu (200 °C)
  • Metal parçalar korozyona karşı koruyucu kaplamalı
  • Fren bobini epoksi reçine ile izole edilmiştir
  • Kısa açma-kapatma süreleri
  • Fren çalışma ses seviyesi < 70 Db
  • Asbestsiz, aşınma oranı düşük ve uzun ömürlü balatalar
  • %100 çalışma prensibine göre tasarlanmıştır
Montaj Uygulamaları Katalog 3D Model

Çalışma Prensipleri

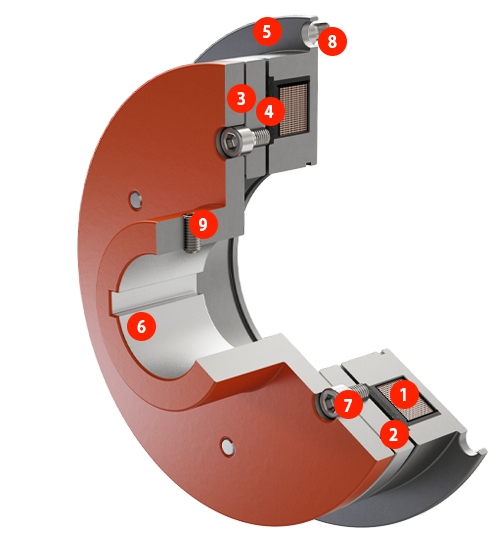

DAF serisi frenler, akım baskılı frenlerdir ve enerji uygulandığında frenleme yapar. Fren bobinine (1) enerji uygulandığında bobin, manyetik akı oluşturan bir elektromıknatıs haline gelir. Bu manyetik akı, baskı flanşının (2) fren bobinine doğru çekilmesini ve frenleme yapılmasını sağlar. Enerji kesildiğinde baskı flanşına bağlı olan lamel yay (3), baskı flanşını fren bobininden ayırarak frenlemenin sonlanmasını sağlar.

1Fren Bobini

2Baskı Flanşı

3Lamel Yay

4Fren Balatası

5Fren Gövdesi

6Armatür

7Baskı Flanşı Montaj Cıvatası

8Fren Bağlantı Cıvatası

9Mil Tespit Setiskuru

1 2 3 4 5 6 7 8 9
Talep Formu

Lütfen aşağıdaki formu doldurunuz. Size en kısa sürede geri dönüş yapılacaktır. Teşekkür ederiz.

Gönder
PDF KATALOG
Uygulama Alanları

  • Otomasyon sistemleri
  • Döner kapı sistemleri
  • Matbaa makineleri
  • Tekstil makineleri
  • Konveyör bant sistemleri
  • Paketleme makineleri
  • Turnike geçiş sistemleri

Montaj Dizaynları

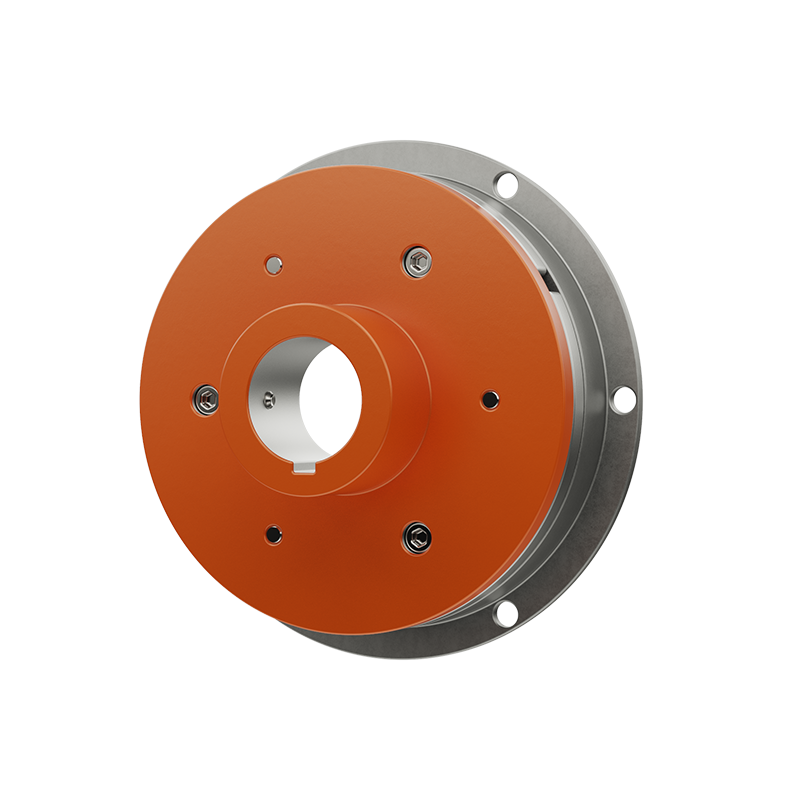

DAF Dizayn 1.1

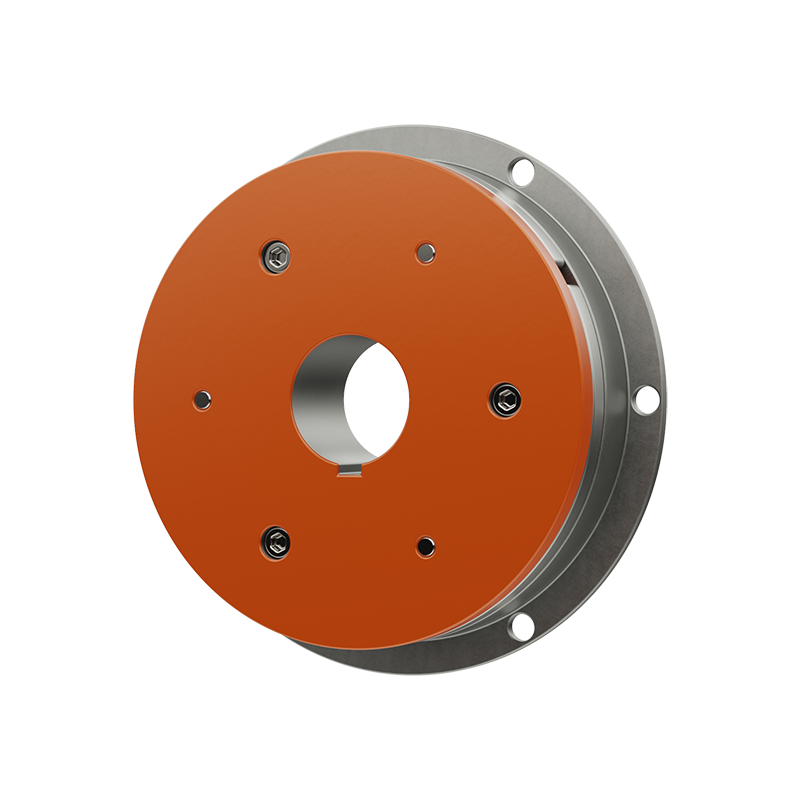

DAF Dizayn 1.2

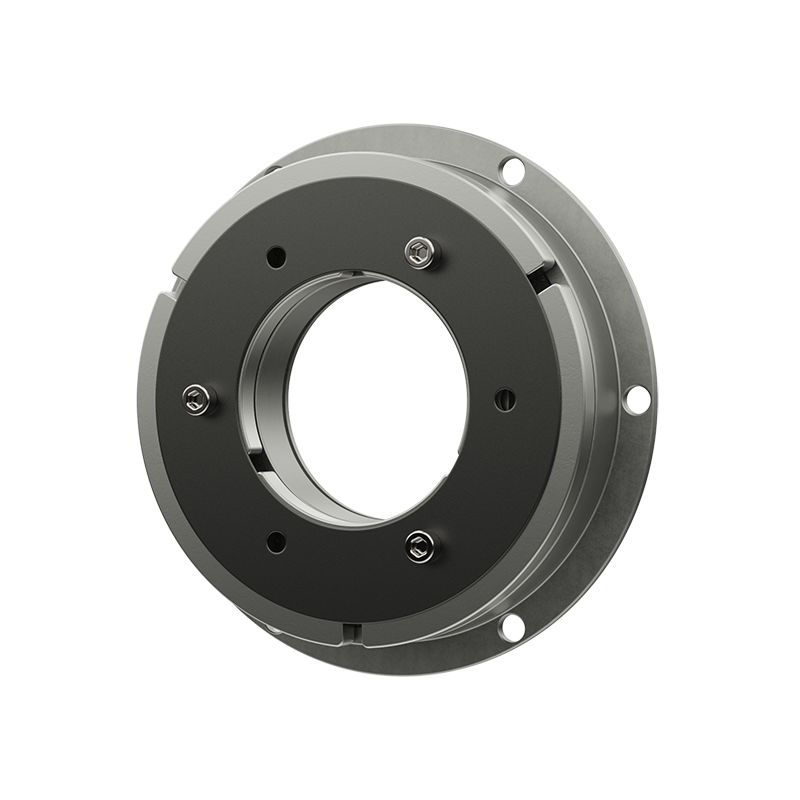

DAF Dizayn 1.3

Montaj Uygulamaları

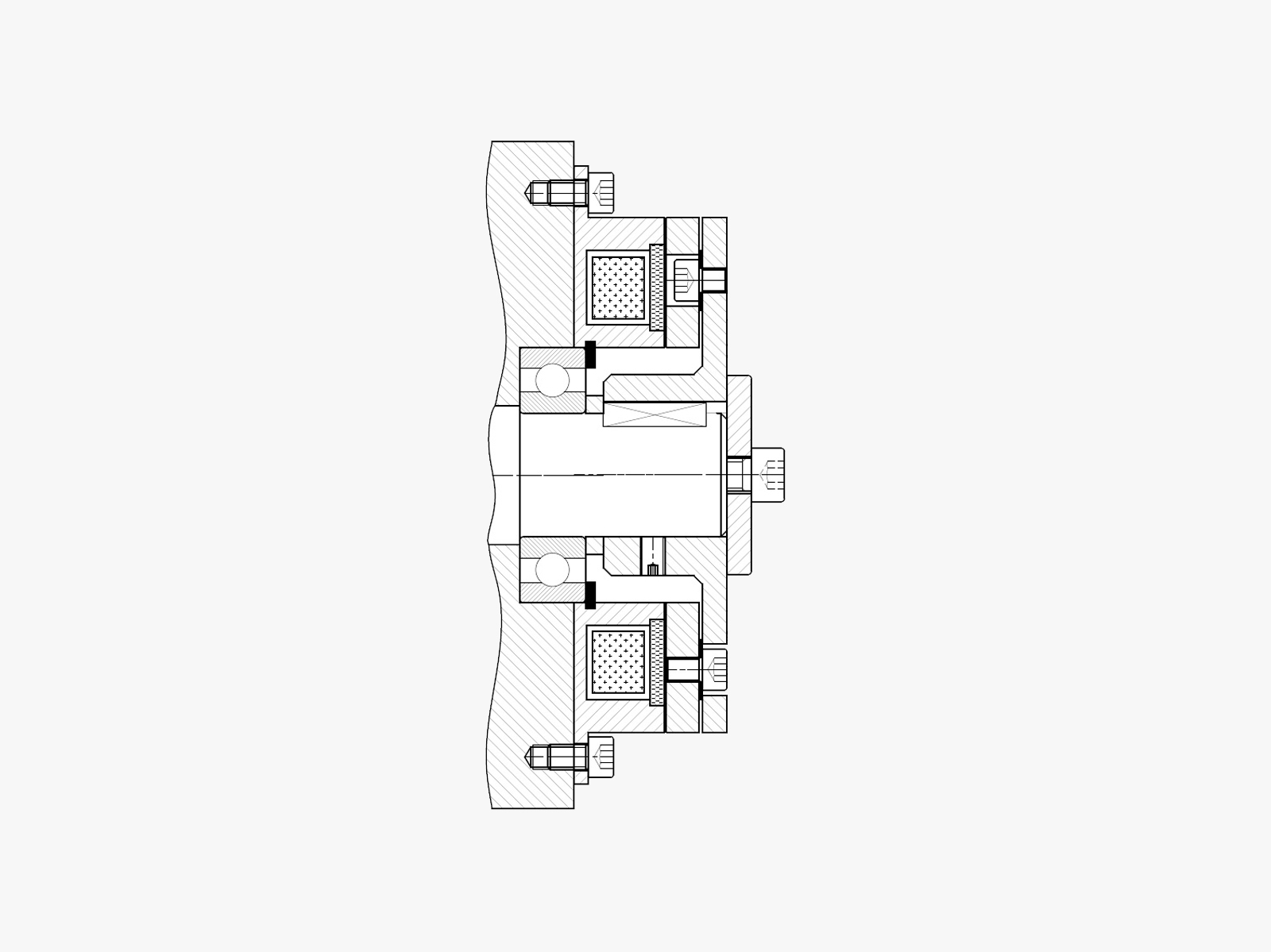

DAF 1.2 Montaj Tipi



DAF serisi frenlerde, dönen bir mili akımla istenilen anda durdurmayı sağlayan montaj tipidir.
