DYF
Yay Baskılı Fren

Boyut: 01, 02, 03, 04, 05, 06, 07, 08, 09, 09-D, 10, 10-D

Ürün Özellikleri:

  • 3 - 2800 Nm aralığında tork
  • 10 farklı boyut
  • Standart voltajlar 24 V, 48 V, 98 V, 190 V
  • Uygulamalar için tasarlanmış modüler yapı ve kolay montaj
  • Ayarlanabilir çalışma boşluğu ve frenleme torku
  • İsteğe göre IP 54 … IP 66 aralığında koruma sınıfı
  • HC sınıfı emaye bobin tel izolasyonu (200 °C)
  • Metal parçalar korozyona karşı koruyucu kaplamalı
  • Fren bobini epoksi reçine ile izole edilmiştir
  • Kısa açma-kapatma süreleri
  • Fren çalışma ses seviyesi < 70 dB
  • Asbestsiz, aşınma oranı düşük ve uzun ömürlü balatalar %100 çalışma prensibine göre tasarlanmıştır
  • Soğuk iklim versiyonu (CCV) ile -40 °C’ ye kadar dayanıklı tasarım (opsiyonel)
  • Gürültü azaltıcı < 45 dB (opsiyonel)
Montaj Uygulamaları Opsiyonel Parçalar Katalog 3D Model

Çalışma Prensipleri

DYF serisi frenler, yay baskılı frenlerdir ve enerji uygulanmadığında frenleme yapar. Fren bobinine (1) enerji uygulandığında manyetik alan oluşur.
Bu manyetik alan, baskı yaylarının (2) kuvvetini yenerek baskı flanşının (3) yayları sıkıştırıp bobine doğru çekilmesini sağlar.
Bunun sonucunda iki tarafında sürtünme yüzeyi bulunan fren balatası (4) serbest kalır.
Enerji kesildiğinde manyetik alan ortadan kalkar ve sıkışmış yaylar serbest kalarak baskı flanşının, fren balatasına doğru itilip frenleme yapmasını sağlar.



1Fren Bobini

2Baskı Yayı

3Baskı Flanşı

4Fren Balatası

5Fren Gövdesi

6Çalışma Boşluğu Ayar Rakoru

7Fren Dişlisi

8Montaj Flanşı

9Fren Bağlantı Cıvatası

10Baskı Pimi

11Tork Ayar Somunu

1 2 3 4 5 6 7 8 9 10 11
Talep Formu

Lütfen aşağıdaki formu doldurunuz. Size en kısa sürede geri dönüş yapılacaktır. Teşekkür ederiz.

Gönder
PDF KATALOG
Uygulama Alanları

  • Savunma sanayi
  • Vinç sistemleri
  • Eğlence ve sahne sistemleri
  • Otomasyon sistemleri
  • Konveyör bant sistemleri
  • Rüzgar jeneratörü
  • Gıda makineleri
  • Tekstil makineleri

Montaj Uygulamaları

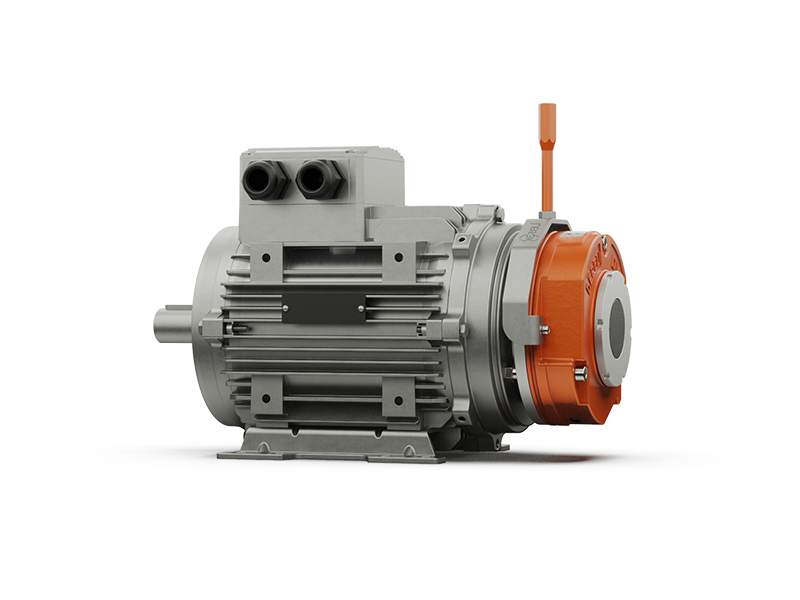

Soğutmasız Tip Fren Montajı



DYF yay baskılı fren serisinin standart montaj tiplerinden birisidir. Sık açma / kapatma yapılmayan sistemlerde kullanılır.

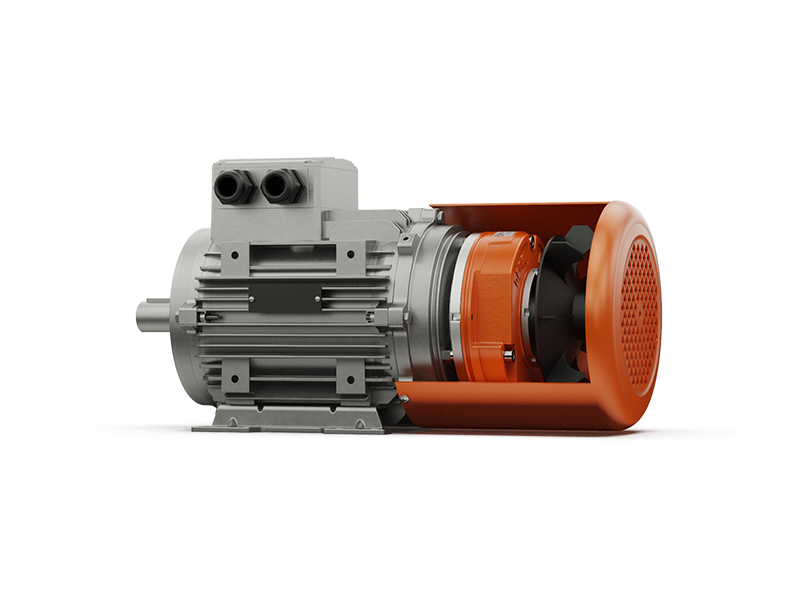

Soğutmalı Tip Fren Montajı



DYF yay baskılı fren serisinin standart montaj tiplerinden birisidir. Sık açma / kapatma yapılan ve yoğun çalışma koşullarında çalışan sistemlerde kullanılır.

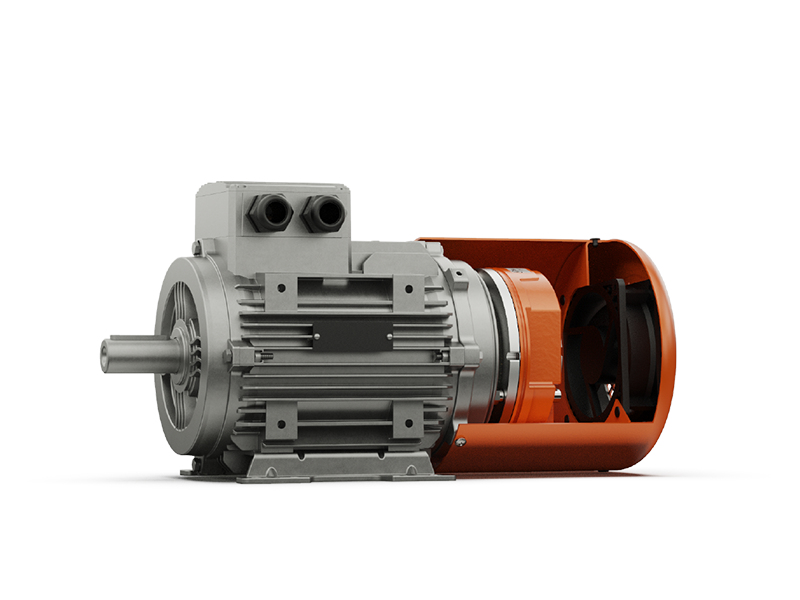

Cebri̇ Aksiyal Fanlı Fren Montajı



Sürücü ile çalışan sistemlerde frenin sık açma kapatma yaptığı durumlarda veya ortam sıcaklığının yüksek olduğu yerlerde cebri aksiyal fanlı fren kullanılır.

Manuel Kollu Fren Montajı



Sistemin enerji kesintisine uğraması durumunda veya frenin manuel olarak serbest bırakılması gerektiğinde kullanılır. Dış cephe asansörleri, konveyör bant sistemleri, vinç sistemleri gibi yerlerde kullanılır.

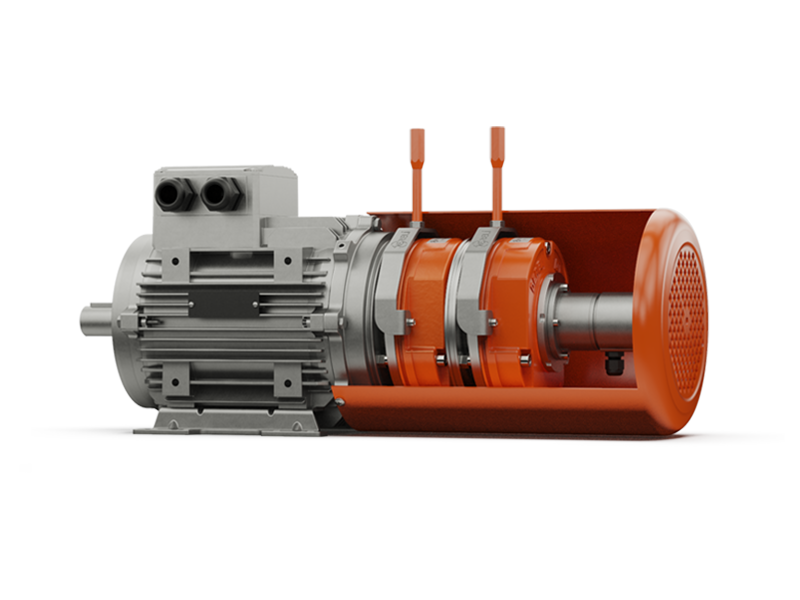

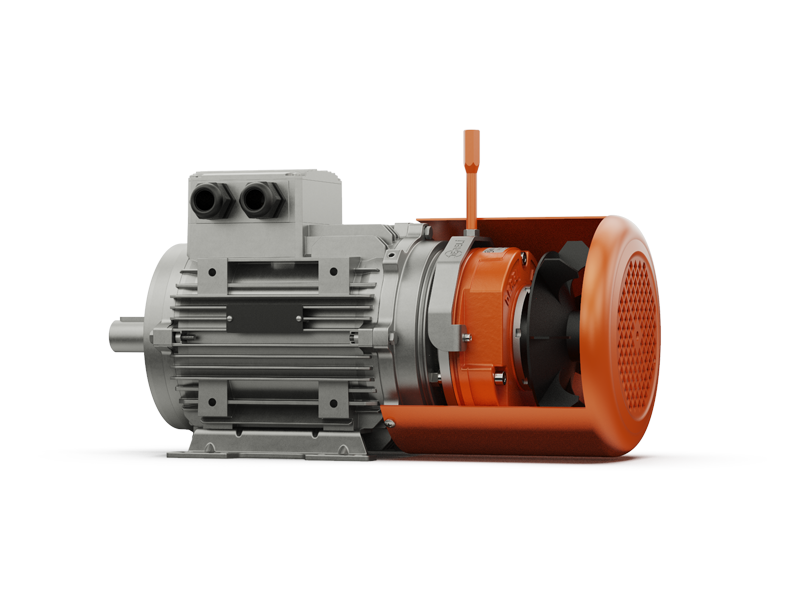

Encoder + Çift Frenli̇ Fren Montajı



Standartlar gereği güvenliğin üst seviyede olması gereken sistemlerde (Asansör, sahne sistemleri) kullanılır.

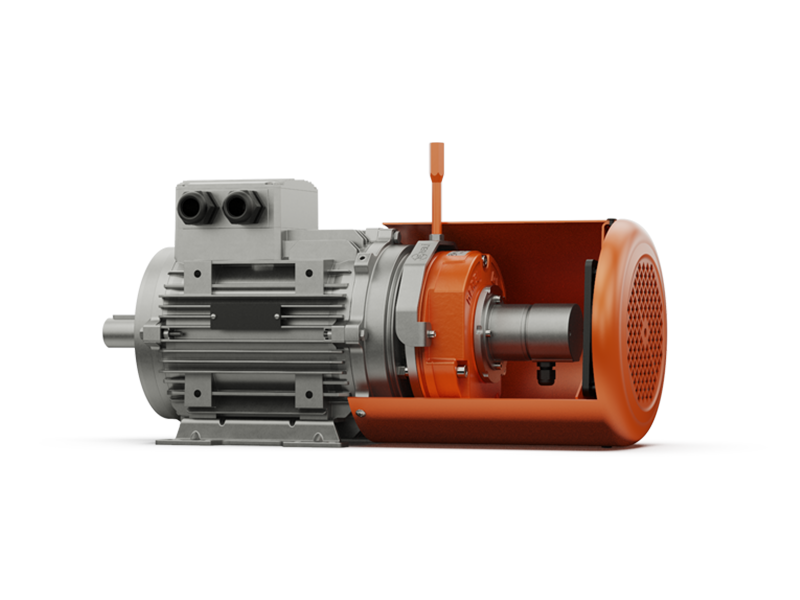

Encoder + Cebri Aksiyal Fan + Manuel Kollu Fren Montajı



Çalışma koşullarının yoğun, ortam sıcaklığının yüksek olduğu ve sistemin kontrol edilmesi gerektiği durumlarda. Otomasyon sistemleri, vinç sistemleri gibi yerlerde kullanılır.
Opsiyonel Parçalar

Manuel Kol


Manuel kol, freni el ile manuel olarak serbest bırakmak için kullanılır. Serbest bırakma işleminden sonra manuel kol, otomatik olarak ana pozisyonuna geri döner. Bu kol, frene sonradan monte edilebilir.

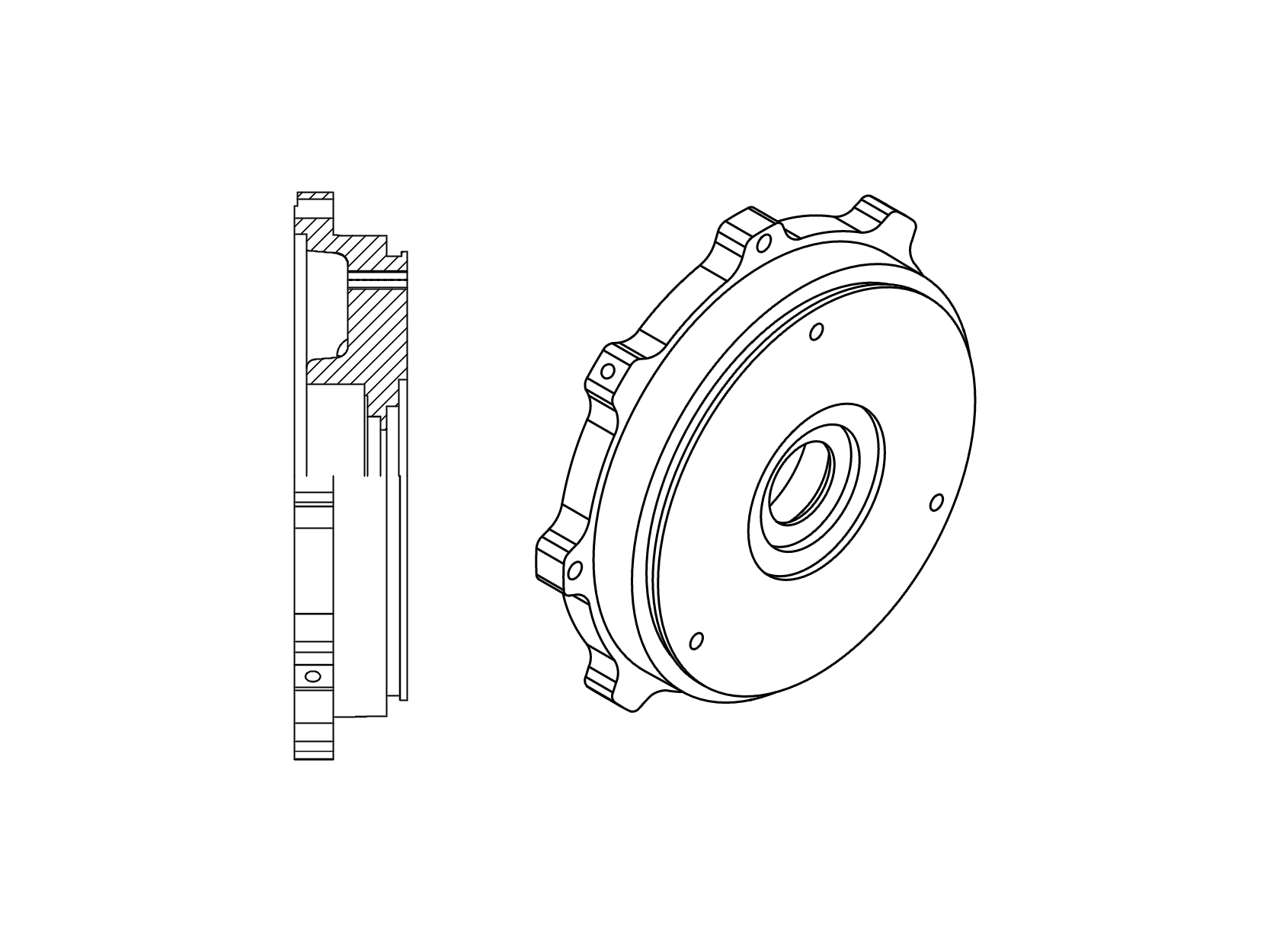

Montaj Flanşı


Montaj flanşı, mevcut motor kapağında veya karşı yüzeyde uygun bir sürtünme yüzeyi olmadığında kullanılan flanştır

Çift Fren Montaj Flanşı


Çift fren uygulaması gerektiğinde ve güvenlik gereksinimlerinin üst seviye olduğu durumlarda ikinci frenin bağlanması için tasarlanan özel flanştır.

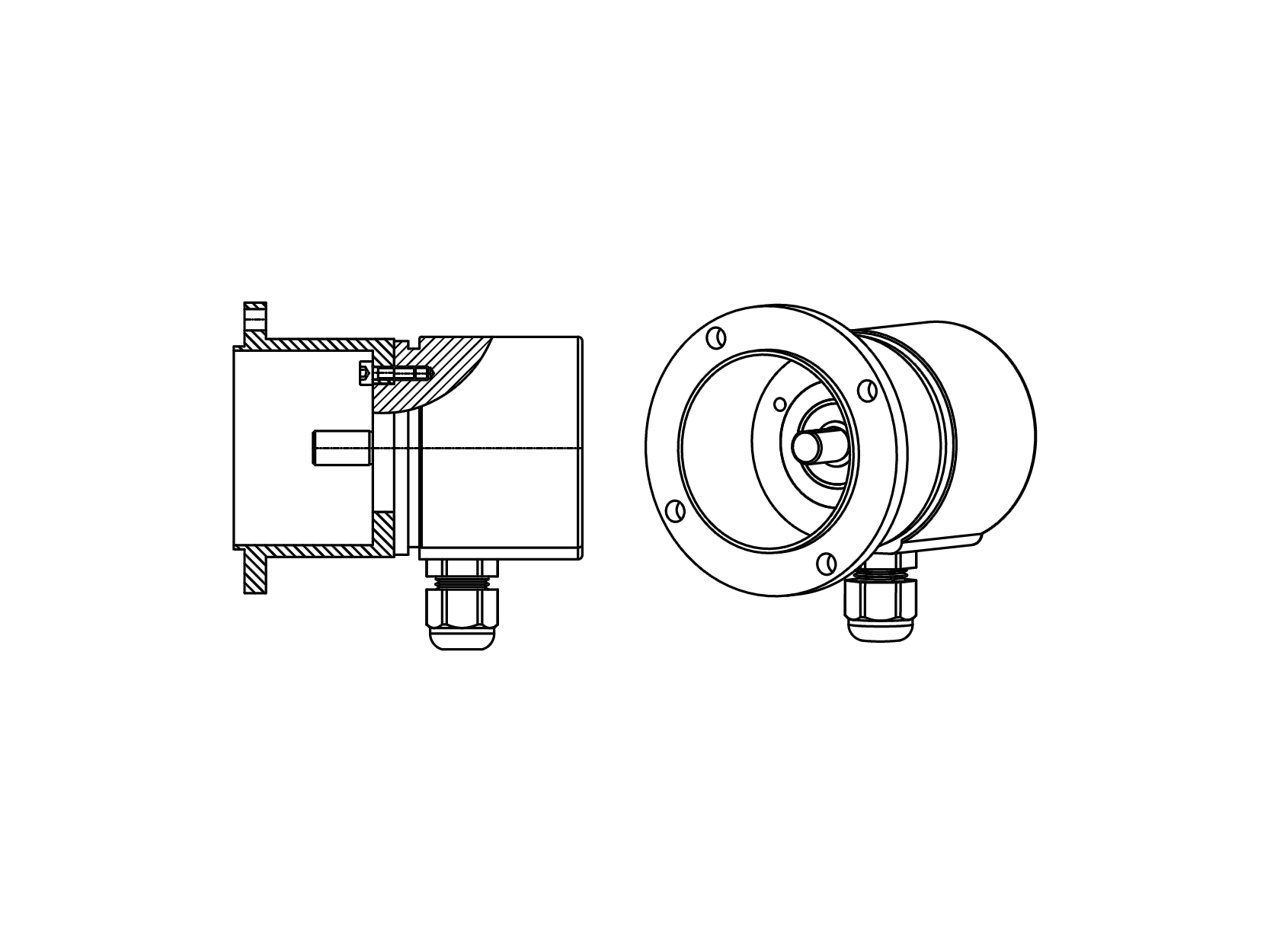

Encoder Flanşı


Encoder montajının yapılması gerektiği durumlarda encoderin uygun olan marka ve modeline göre frene montajı için tasarlanmış olan özel bir flanştır.

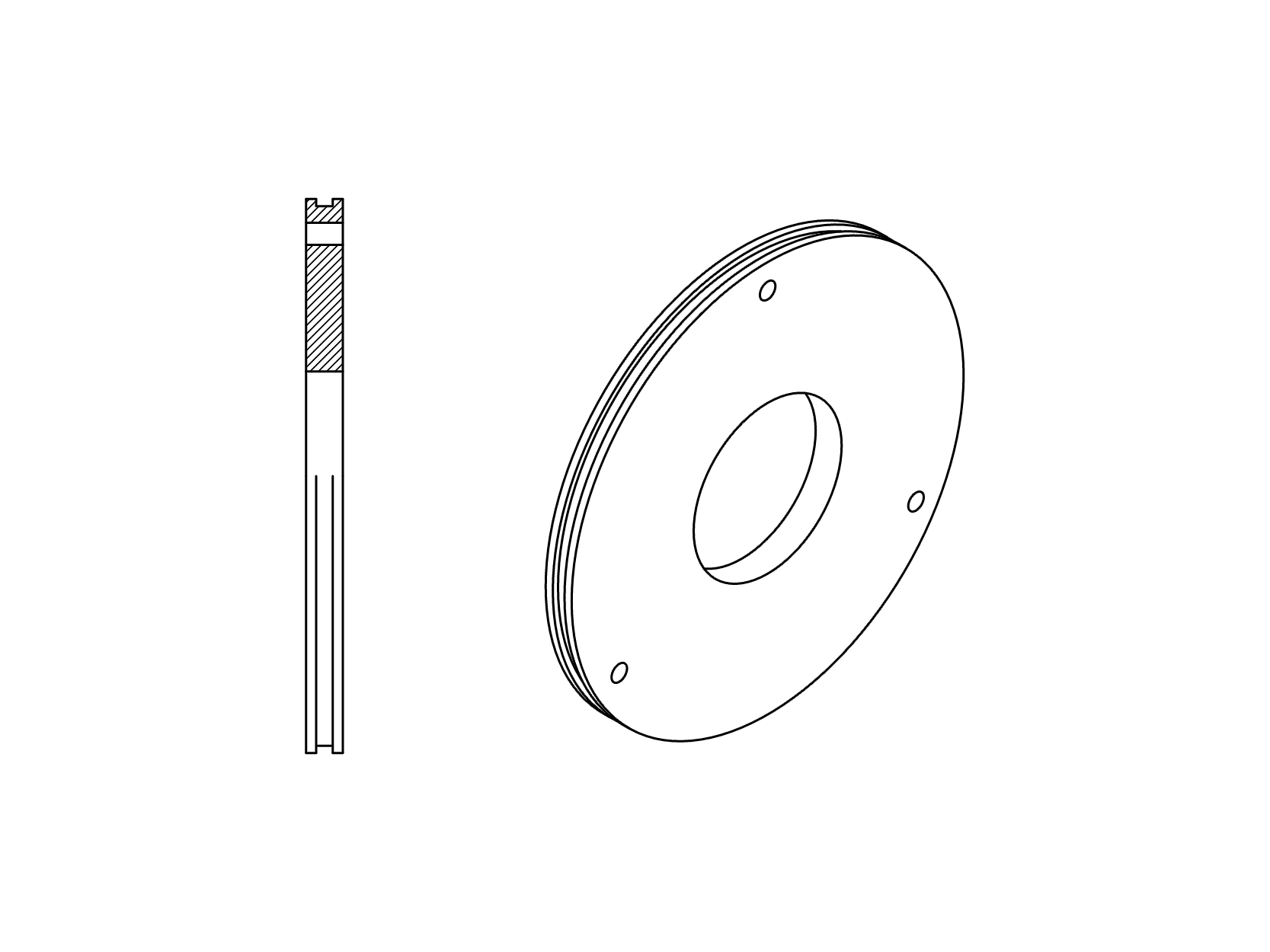

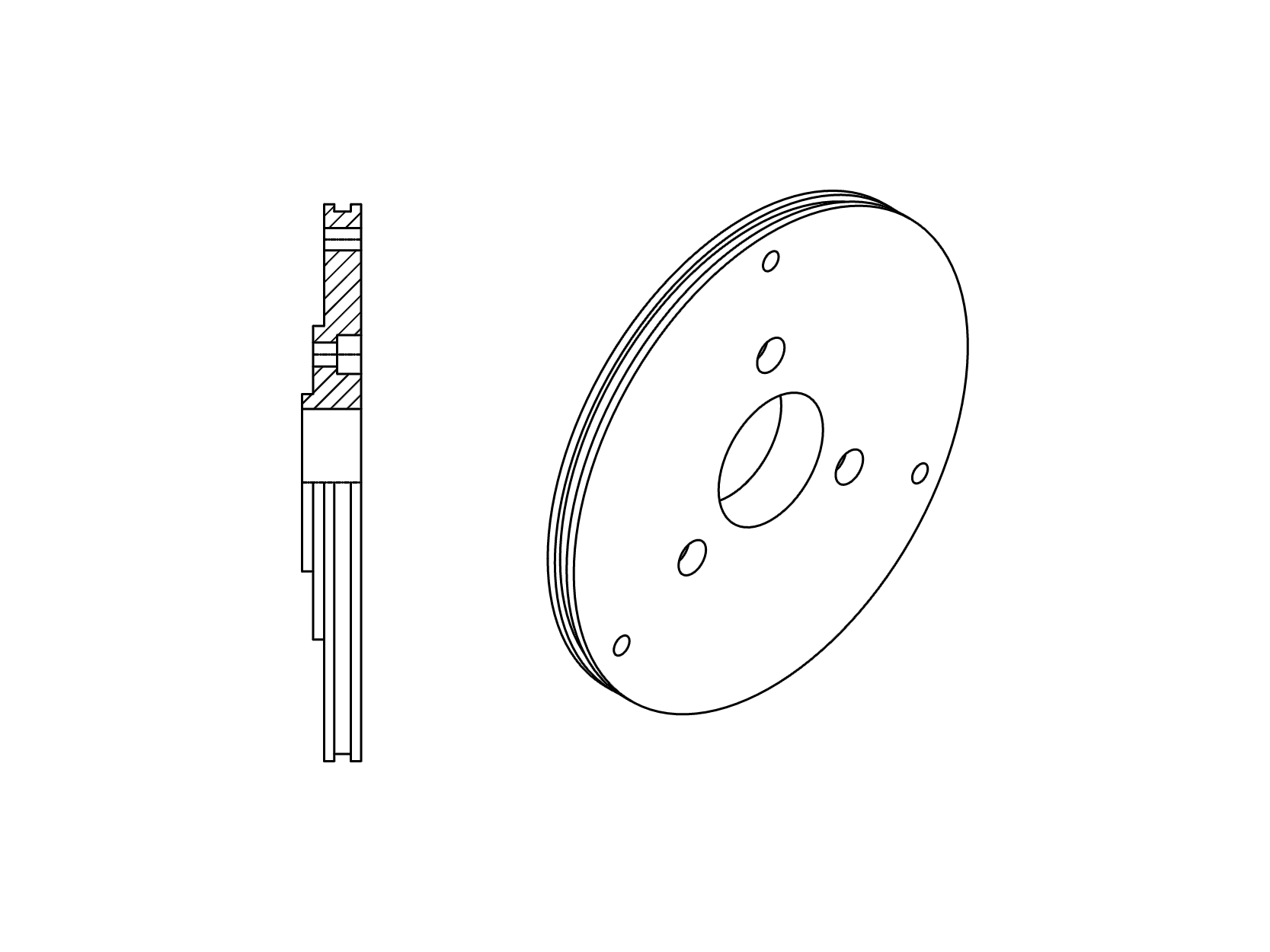

Paslanmaz Çelik Sürtünme Plakası


Ortam şartlarının özel olduğu durumlarda (nem, sıcaklık, korozyon vb.) frenin çalışma performansını arttırmak amacıyla sürtünme yüzeyi elde etmek için kullanılır.

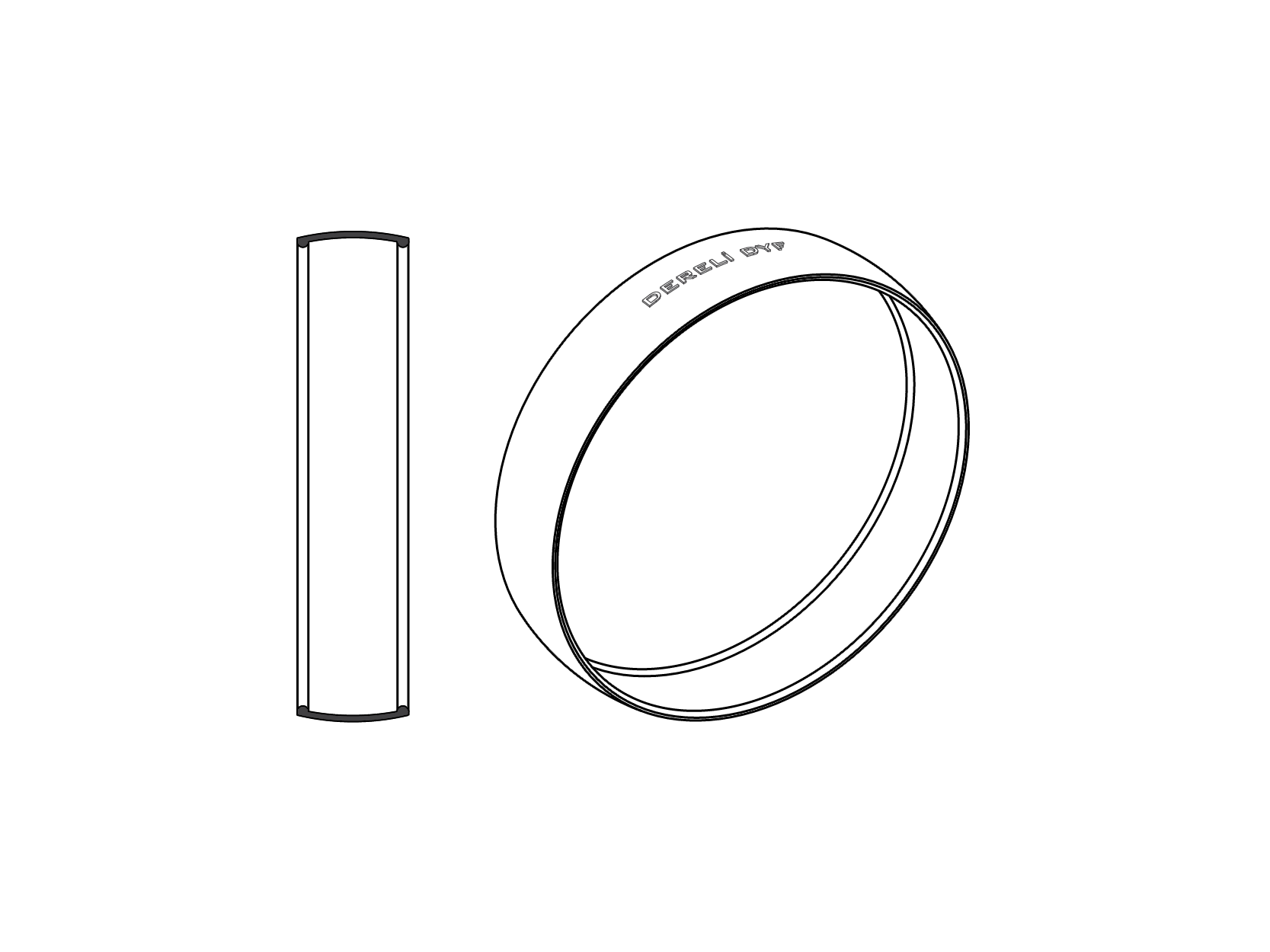

Toz Lastiği


Nem, sıvı ve toz partikülleri gibi dış etkenlerin frenleme alanına girmesini engeller. Toz lastiği fren üzerindeki kanal ile karşı sürtünme yüzeyindeki (fren kapağı veya montaj flanşı) montaj kanalı arasına yerleştirilir.

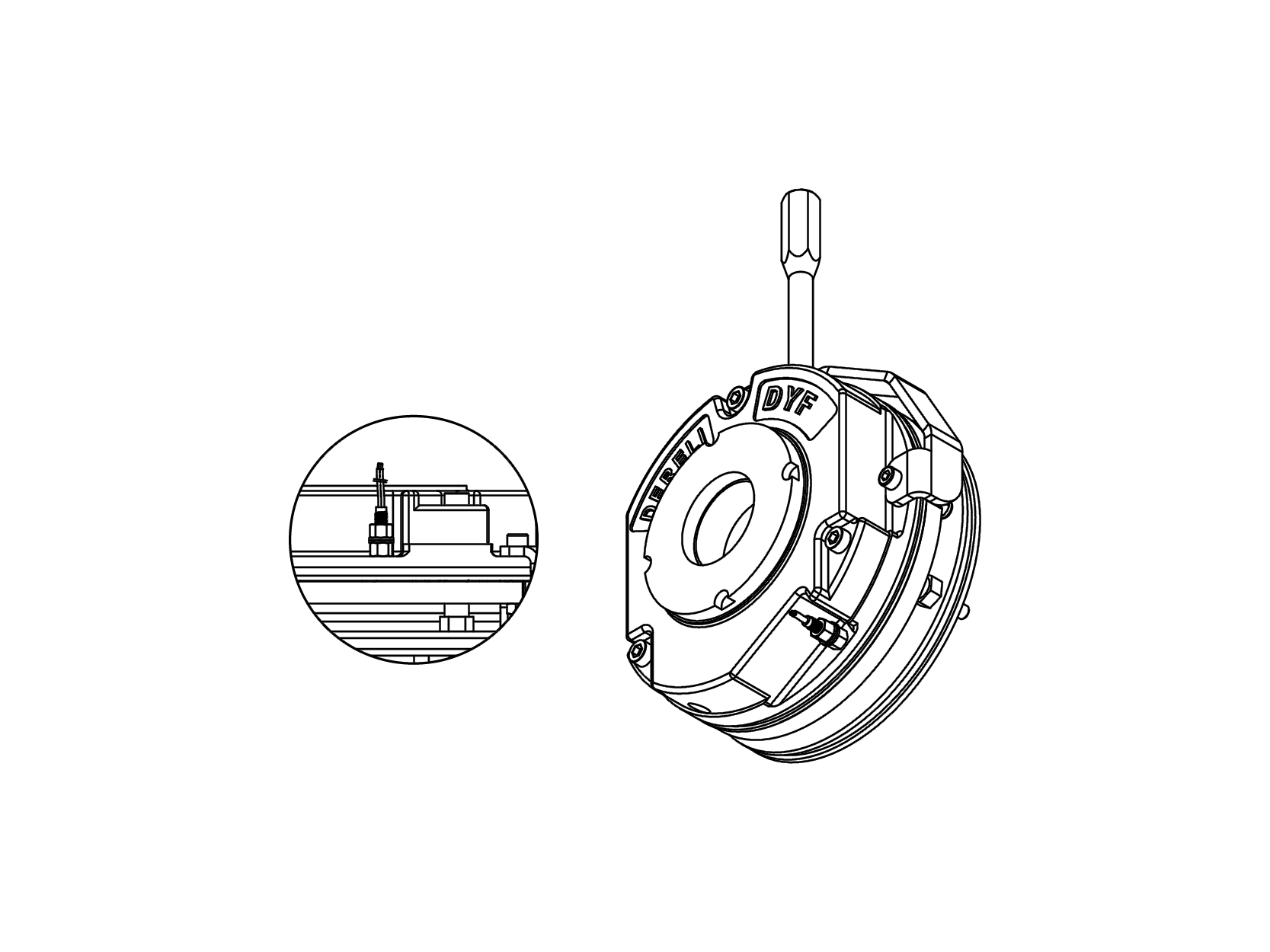

Proxymity Switch


Proxymity switch, frenin açma / kapatma fonksiyonunun ve balata aşınmasının izlenmesini sağlar. Frenin uzaktan izlenmesini sağlar ve çalışma durumu hakkında bilgi verir. Fren balatasının aşınma mesafesini takip ederek (0.8 mm) tolerans dışı çalışma boşluğu mesafesinden kaynaklanan olumsuzluk durumlarında sensör yardımıyla durum tespiti yapılır ve genel sistem kontrol altında tutulur.

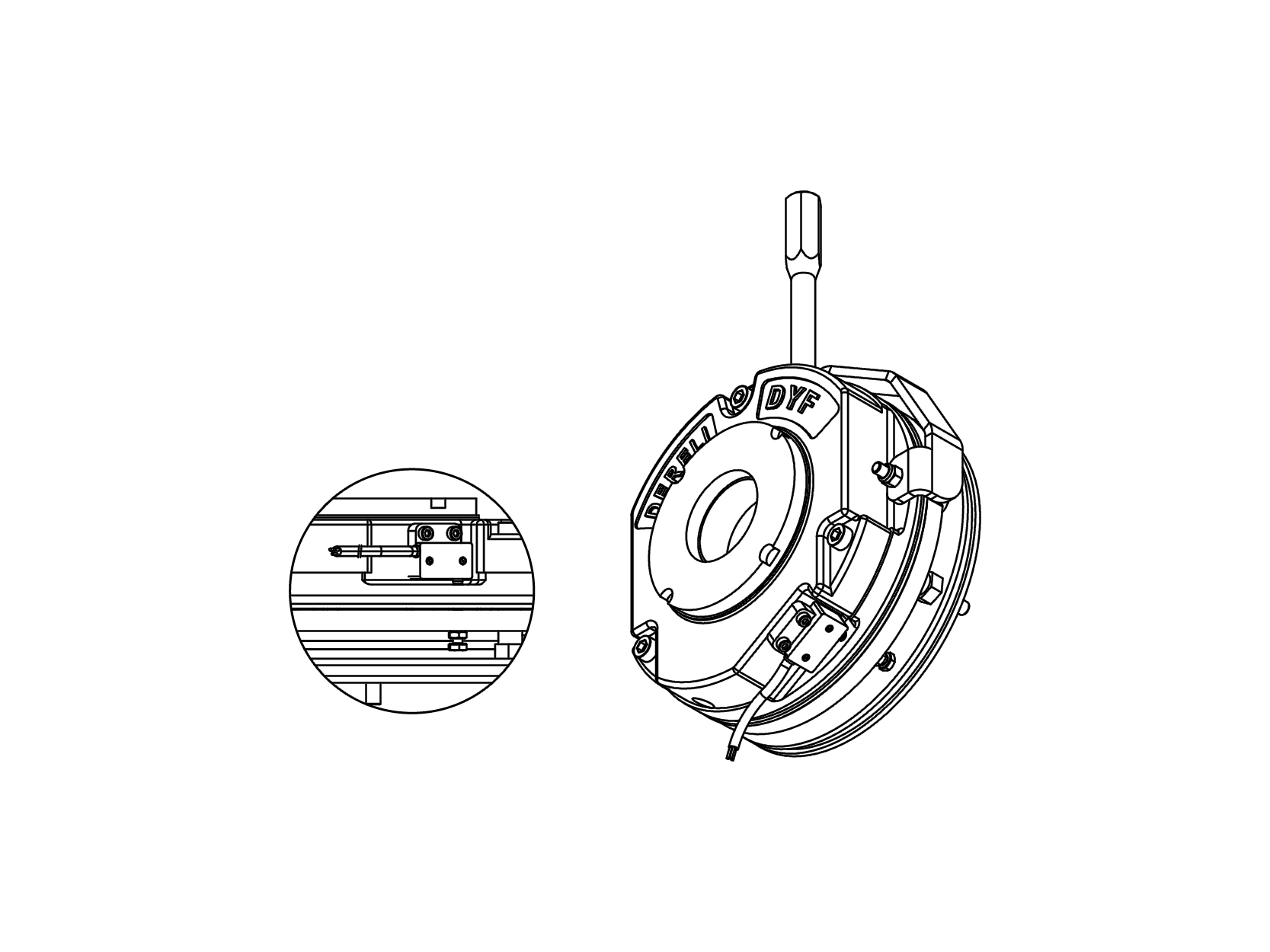

Micro Switch


Micro switch, frenin açma / kapatma fonksiyonunun izlenmesini sağlar. Fren, uzaktan izlenerek frenin çalışma performansı gözlemlenebilir ve olumsuzluk durumunda bilgi elde edilir

Motor Bağlantı Kapağı


Fren montajlarında, motorlar için özel fren bağlantı kapağı kullanılır. Bu kapaklar 63 tipten 250 tipe kadar motor markalarına göre imal edilir (ELK, GAMAK, Volt, WAT, Siemens, Omega, AEMOT).

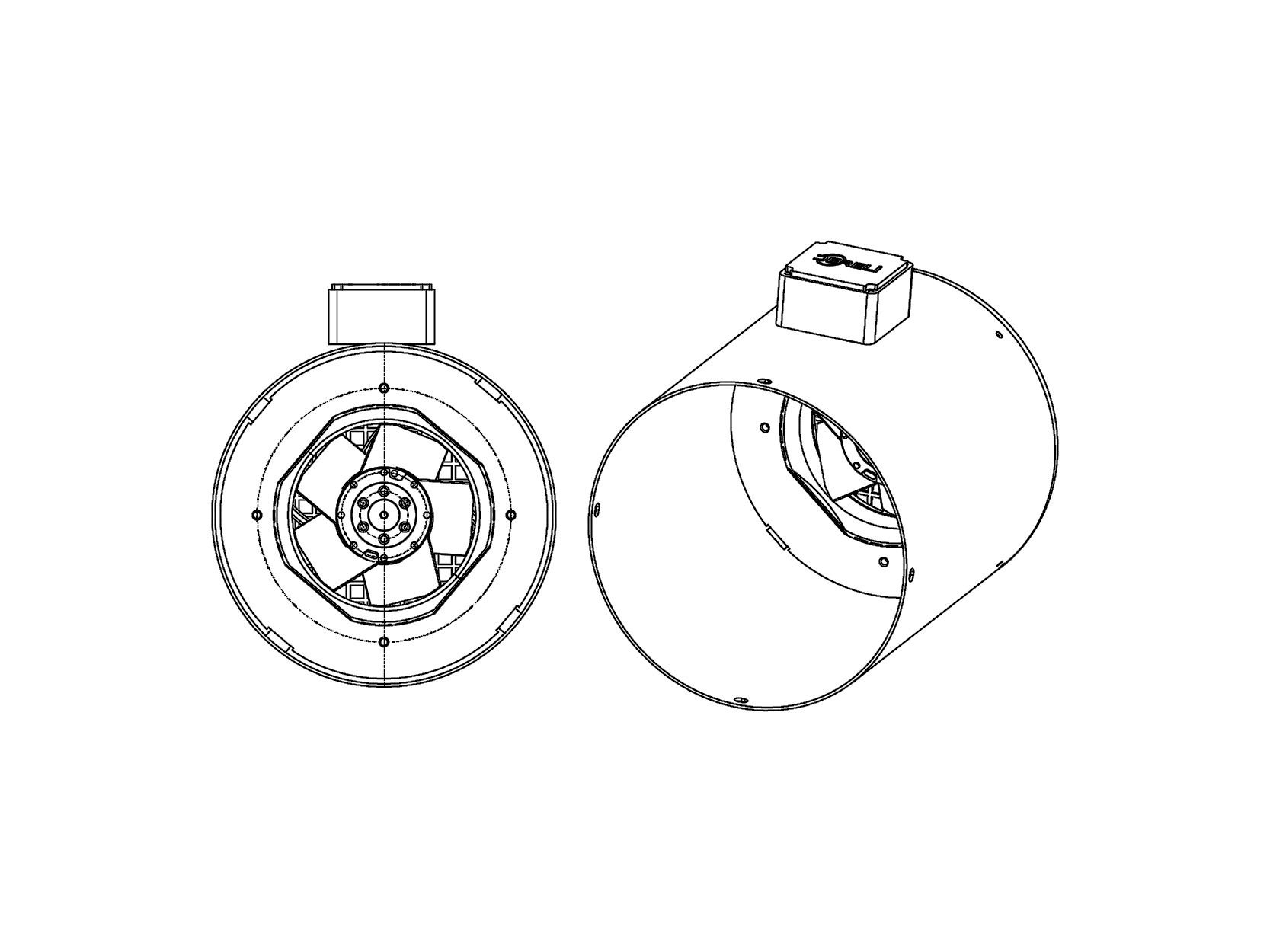

Cebri Aksiyal Fan
